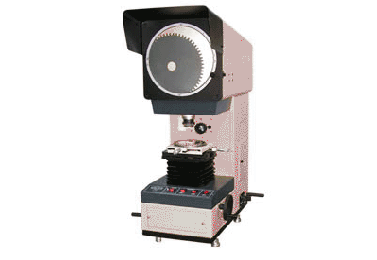

一、 用途

本儀器能高效地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銼刀、絲攻等各種刀具、工具和零件，該儀器廣泛地應用于機械制造業，儀器儀表和鐘表行業有關廠礦的計量室和車間。

二、 儀器的規格參數：

1、 投影屏：

投影屏尺寸（ mm ）φ 300

投影屏旋轉范圍 0 °～ 360°

2、物鏡：

放大倍率

 10 ×

 20 ×（選購）

 50 ×（選購）

 100 ×（選購）

物方線視場

 φ 30mm

 φ 15mm

 φ 6mm

 φ 3mm

物方工作距離

 75.2mm

 69.6mm

 27.0mm

 26.2mm

放大倍率誤差： 0.08%

3、 工作臺

X 坐標行程 0 ～ 50mm 分劃值 0.01mm

Y 坐標行程 0 ～ 50mm 分劃值 0.01mm

Z 坐標行程 0 ～ 60mm （調焦行程）

圓工作臺旋轉范圍： 0 °～ 360 °

圓工作臺旋轉分劃值： 1 °

游標分劃值： 2 ′

X 、 Y 坐標示值準確度（ 4+40L ）μ m

其中 L 為測量長度，單位： m

旋轉角度準確度： 6 ′

3、 照明光源：

4、 透射照明 12v 100w 鹵鎢燈

反射照明 24v 150w 鹵鎢燈

5、 外形尺寸：長×寬×高

480 × 780 × 1150mm

6、 儀器重量： 110kg
